エコノミー側溝「ｅスルー」のラインアップ
植平コンクリート工業株式会社が製造・販売するコンクリート二次製品「側溝・円形水路」のエコノミー側溝「ｅスルー」をご紹介します。こちらでは各製品の特長と構造図、各部の主要寸法を掲載していますので、ご発注いただく際にお役立てください。製品に関するお問い合わせはお電話またはこちらからどうぞ。
エコノミー側溝 「ｅスルー」 NETIS登録番号 KK-10014-A （掲載終了しました）

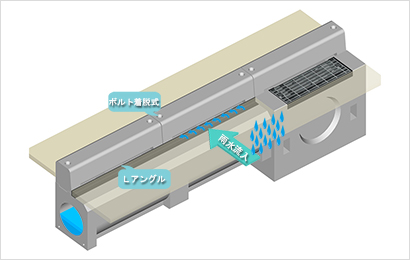

精緻な構造設計により、側溝断面を薄肉軽量化しながら強度と省スペース性を両立したモデルで経済性にも優れています。しかも、曲線面施工時の間詰めコンクリート施工も容易なので、工程の短縮にも寄与します。なお本製品には、マウント用S型（ＳＬ型）、横断埋設用Ｑ型の2種類があります。又、その他関連商品として、フラット用Ｔ型があります。
※一般車両のT-25平行荷重に対応。
※集水桝、境界ブロックは専用のものとなります。

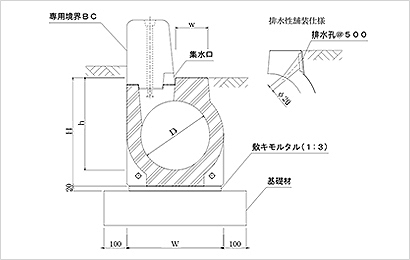

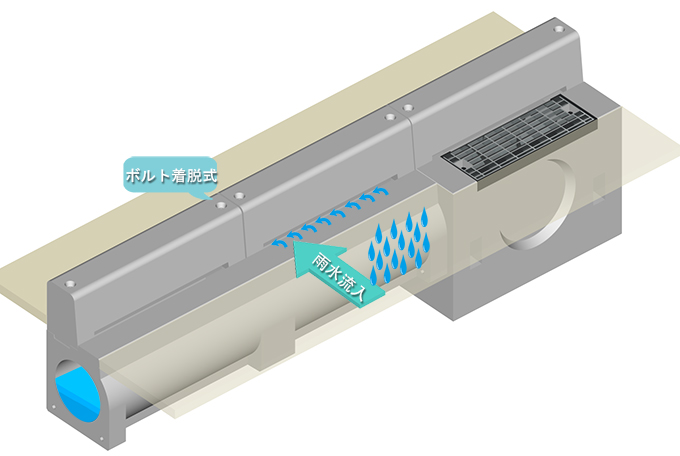

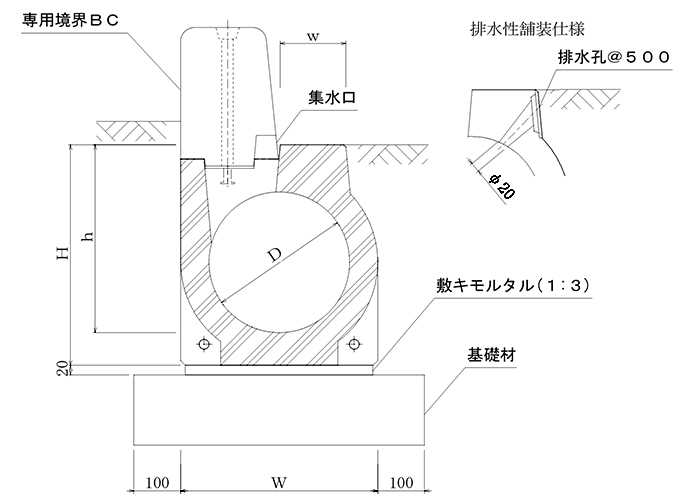

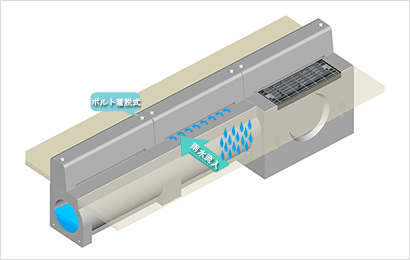

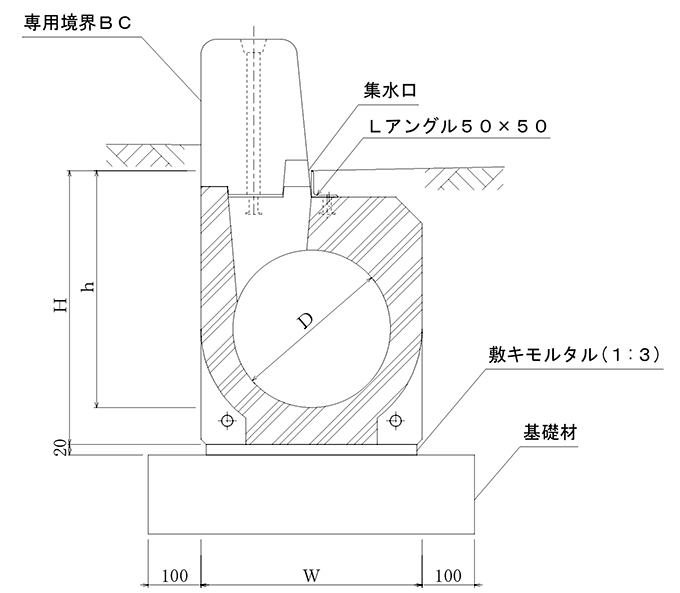

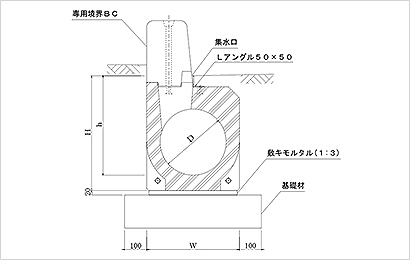

マウント用 S型
| 型番 | 内径D | 幅W | 高さH | 幅w | 高さh | 長さＬ | 専用桝 | |
| ET30-S | 300 | 420 | 470 | 140 | 400 | 1000 | 2000 | 有 |
※表は左右にスクロールして確認することができます。

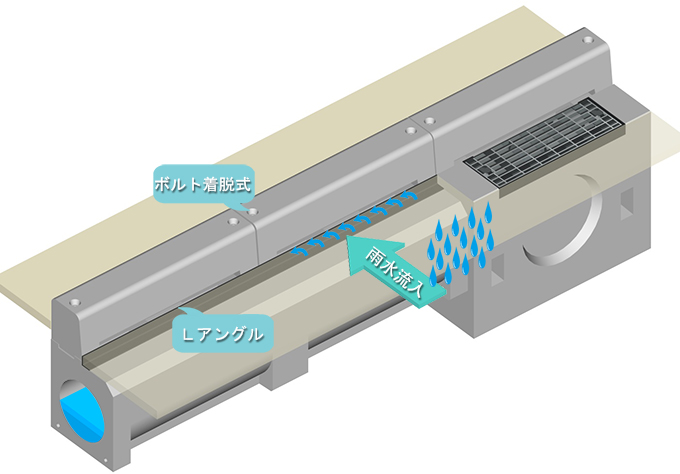

マウント用 SＬ型（自転車対応）
| 型番 | 内径D | 幅W | 高さH | 幅w | 高さh | 長さＬ | 専用桝 | |
| ET30-SL | 300 | 420 | 430 | ─ | 360 | 1000 | 2000 | ─ |
※表は左右にスクロールして確認することができます。

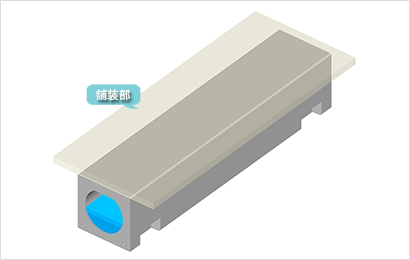

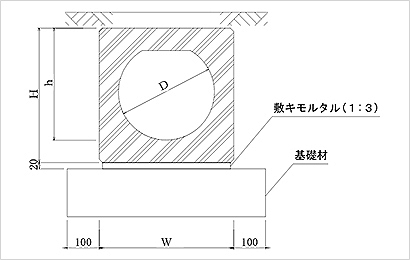

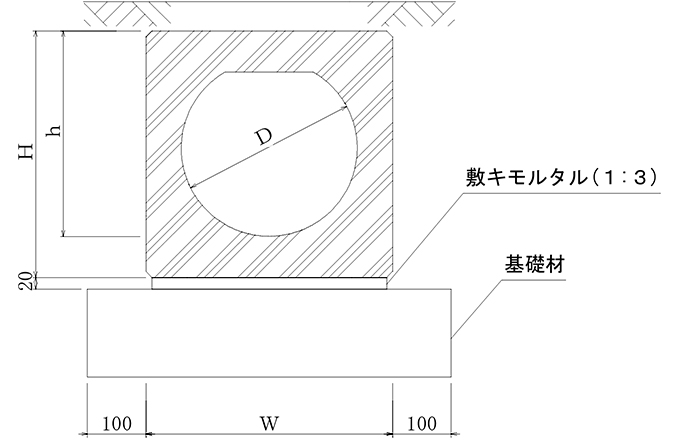

横断埋設用Ｑ型
| 型番 | 内径D | 幅W | 高さH | 幅w | 高さh | 長さＬ | 専用桝 | |
| ET30-Q | 300 | 420 | 420 | ─ | ─ | 1000 | 2000 | ─ |
※表は左右にスクロールして確認することができます。

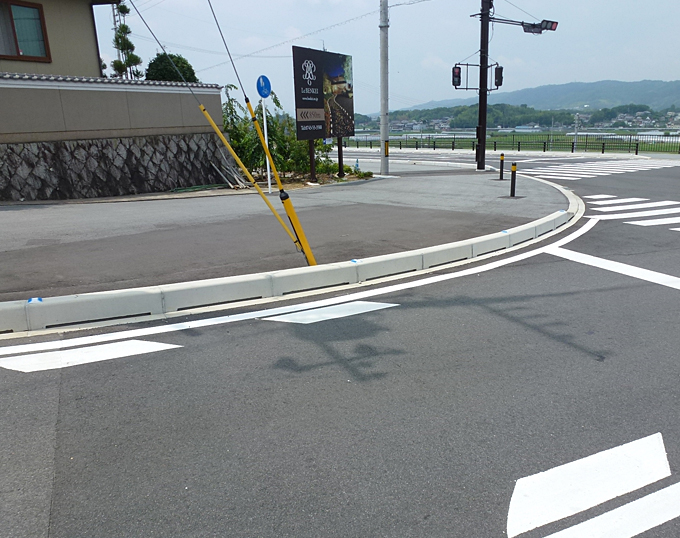

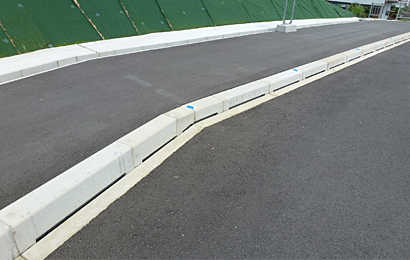

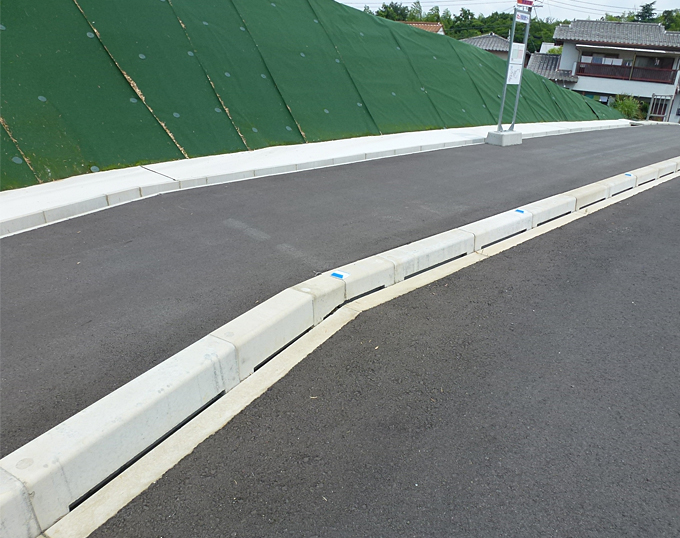

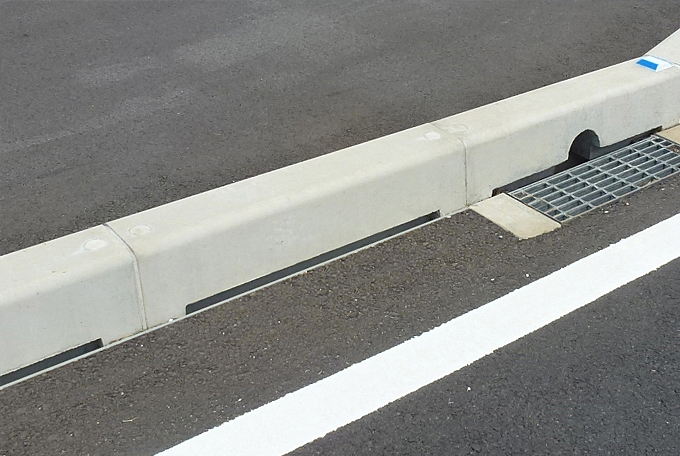

エコノミー側溝 「eスルー」 の施工例
