円形水路

【概　要】
製品上部中央にグレーチング開口部を有する排水性に優れた円形水路です。グレーチング開口部は連続するスリット形状となっており、蓋のガタツキが生じない、清掃が容易である事が特徴の製品です。
種類は横断用Ａ型、縦断用Ｂ型、乗入れ用Ｃ型、マウント用Ｄ型の４種類をバリエーションしています。

【適　要】
適用荷重は一般車両のＴ－２５です。（Ｂ型、Ｃ型、Ｄ型は横断使用不可。）

【留意事項】
集水桝、境界ブロックは専用のものとなります。

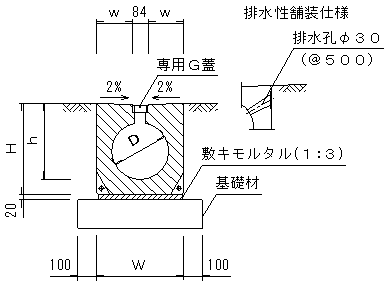

横断用A型

横断A型

呼び名内径Ｄ幅Ｗ高さＨ幅ｗ高さｈ長さＬ専用桝
１５０Ａ150282285=W2191000－－
２００Ａ2003623522822711000－○
２５０Ａ2504124222823411000－○
３００Ａ3004624802823991000－○
３５０Ａ3505505572824571000－○
４００Ａ4006006172825171000－○
５００Ａ5007407532826331000－○

※表は左右にスクロールして確認することができます。


縦断用B型

横断B型

呼び名内径Ｄ幅Ｗ高さＨ幅ｗ高さｈ長さＬ専用桝
１５０Ｂ150282287992211000－－
２００Ｂ20036235213927110002000○
２５０Ｂ25041242216434110002000○
３００Ｂ30046248418940310002000○
３５０Ｂ35055056023346010002000○
４００Ｂ40060062025852010002000○
５００Ｂ5007007603286401000－○

※表は左右にスクロールして確認することができます。

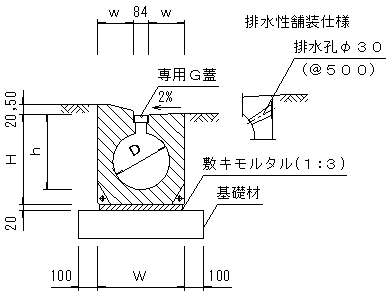

乗入れ用　C型

乗入れ用　C型

呼び名内径Ｄ幅Ｗ高さＨ幅ｗ高さｈ長さＬ専用桝
２００Ｃ20036235013926910002000○
２５０Ｃ25041242016433910002000○
３００Ｃ30046248018939910002000○
３５０Ｃ35055055623345610002000○
４００Ｃ40060061525851510002000○
５００Ｃ5007007533286331000－○

※表は左右にスクロールして確認することができます。

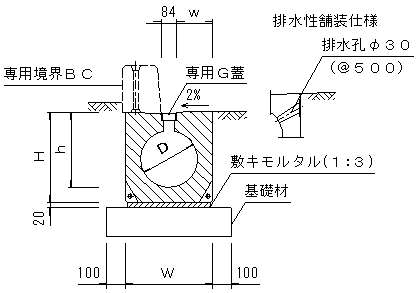

マウント用　D型

マウント用　D型

呼び名内径Ｄ幅Ｗ高さＨ幅ｗ高さｈ長さＬ専用桝
２００Ｄ20036235013926910002000○
２５０Ｄ25041242016433910002000○
３００Ｄ30046248018939910002000○
３５０Ｄ35055055623345610002000○
４００Ｄ40060061525851510002000○
５００Ｄ5007007533286331000－○

※表は左右にスクロールして確認することができます。
