普段の生活では目にする機会の少ない「弁室」ですが、実は断水や火災、事故発生時など、緊急時に水の供給や遮断を適切に制御するために欠かせない重要なインフラ設備です。本記事では、その構造や種類、設置基準から維持管理、そして現場での課題までを網羅的に解説します。
弁室とは？ライフラインを支える縁の下の力持ち

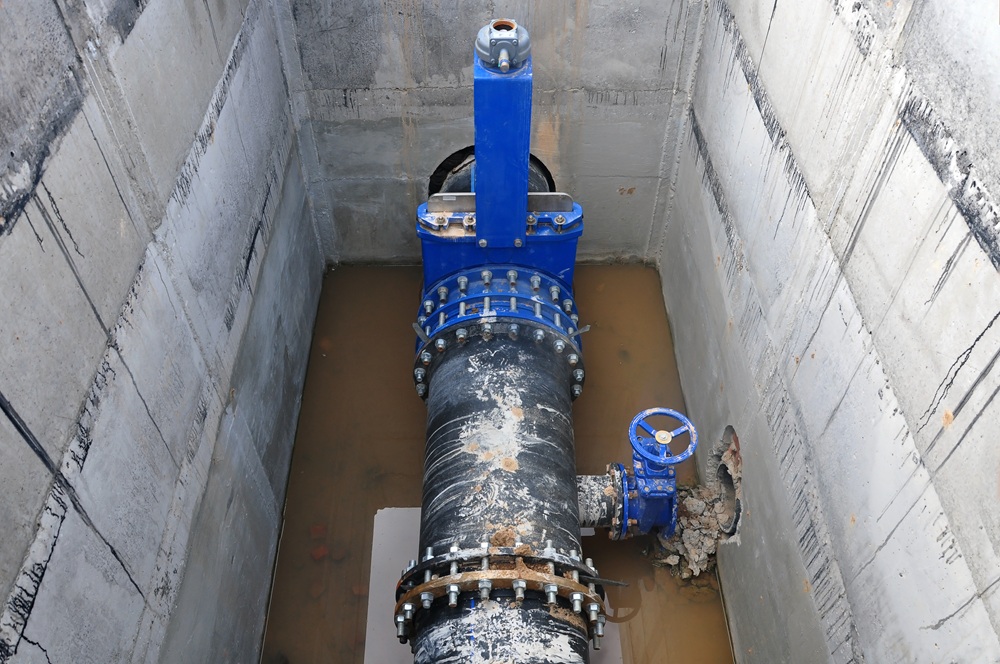

弁室とは、仕切弁や空気弁、消火栓などの水道設備用の弁を格納・保護するための構造物です。主にコンクリートや樹脂コンクリートで構成され、外部環境から機器を守るための高い耐久性と防水性が求められます。
弁室の主な役割
- 弁の操作：配水区域の切り替えや配管工事、事故発生時などにおいて、弁の開閉により水の供給をコントロールします。
- 複数の弁の設置・保護：消火栓、空気弁、排泥弁など、さまざまな弁が弁室や「弁きょう」（小型弁を収容する簡易な構造物）に設置されます。これにより、現場作業や保守点検の効率が向上します。
これらの弁を適切に管理することで、安定した水道供給と災害時の迅速な対応が可能となります。
弁室に設置される弁の種類
弁室には用途に応じて多様な弁が設置されており、それぞれ以下のような役割を担っています。
- 仕切弁：配水の停止や再開を制御する基本的な弁。全開・全閉で使用され、流量調整には向きません。
- 空気弁：配管内の空気を自動的に排出したり、負圧時に空気を吸入したりして管路の健全性を保ちます。
- 減圧弁：管内の水圧を一定範囲内に調整し、水道設備の破損を防ぎます。
- 消火栓・排泥弁：火災時に水を供給したり、管路の汚れを排出して水質を保つ目的で設置されます。
- アラーム弁（流水検知装置）：スプリンクラーシステムの一部として、火災時の流水を感知し警報を発します。
弁室はどこに設置される？設置基準と設置場所
弁室は、弁の性能を最大限に発揮でき、メンテナンスや操作がしやすい場所に設置する必要があります。
具体的な設置場所には以下が挙げられます：
- 管路の始点および終点
- 本管と支管の分岐点
- 排水管の分岐部
- 水管橋・伏越し・軌道横断部などの前後
- 配水区間を接続する位置
- 排水できる河川や側溝がない場所（※排水処理が困難なため、異常時の水の制御を行いやすくする目的）
- アラーム弁流量計、減圧弁、電動弁の前後バイパス管部
また、地下水の湧出や湿度の高い場所では、排水設備や換気設備の併設を検討することが推奨されます。
弁室の維持管理方法
弁室はその重要性から、定期的な点検と的確な維持管理が求められます。
- 定期点検：あらかじめ決められた計画に沿って、施設全体の健全性をチェックします。
- 臨時点検：管路パトロールや市民からの通報に基づいて必要に応じて行われます。
点検頻度は施設の重要性や経年劣化の程度によって異なります。 例：幹線管路に設置された仕切弁の弁室→2年に1回、その他の弁室や弁きょう→3〜5年に1回の点検が一般的です。
弁室における課題：滞水と結露
弁室には以下のようなリスクが存在します：
- 構造物のひび割れや継ぎ目からの地下水の浸入
- 管継手からの水漏れ
- 気温差による結露の発生（特に地下埋設型の弁室で多発）
結露は、内部と外部の気温・湿度の差が大きい場合に発生しやすく、内部機器の腐食や動作不良を引き起こす可能性があります。これに対応するためには、防水性能に優れた素材の使用や、換気機能の強化などの対策が必要です。
まとめ
弁室は、私たちの生活に欠かせない水インフラを陰で支える「縁の下の力持ち」です。緊急時や災害時にも機能するよう、信頼性の高い設計と製品選定が求められます。
