近年、気候変動の影響により集中豪雨が増加し、都市部での排水対策がますます重要になっています。特に道路インフラにおいて、効率的な排水システムの構築は喫緊の課題となっています。千葉県を中心に道路用側溝・円形水路などコンクリート二次製品の製造・販売を手がける植平コンクリート工業株式会社が、グレーチングの基礎知識から実践的な設置方法まで、専門的な見地からわかりやすく解説します。
1. グレーチングの基本と役割

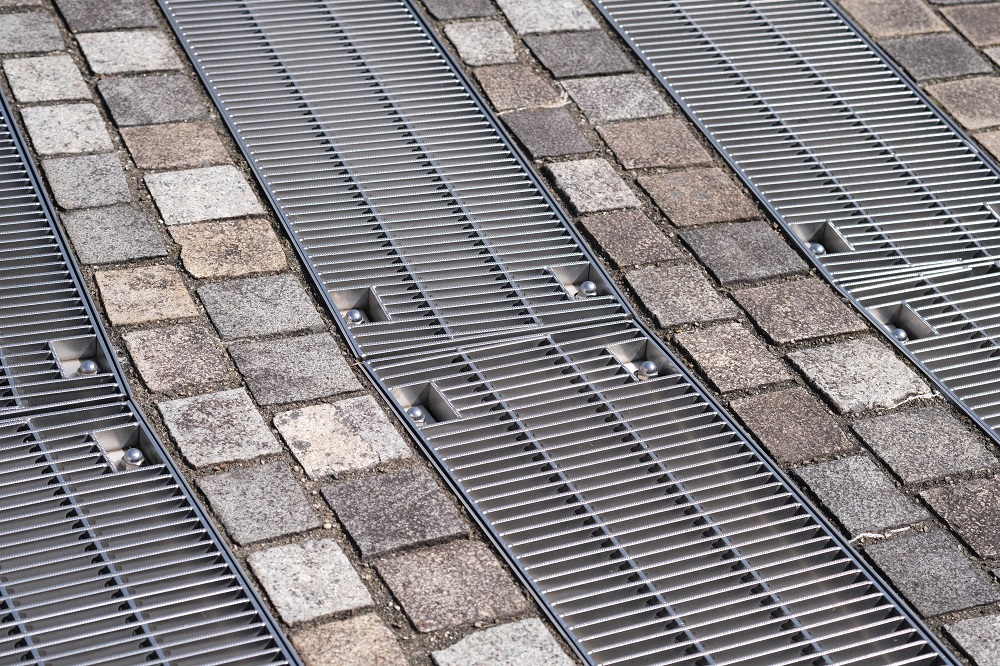

グレーチングは、道路や建築物の周辺に設置される格子状の構造材です。一見シンプルな構造物に見えますが、実は高度な技術と細やかな配慮が込められています。道路インフラにおいて、グレーチングは単なる側溝の蓋以上の重要な役割を果たしています。特に都市部では、限られたスペースの中で効率的な排水と安全な通行を両立させる必要があり、その重要性は年々高まっています。主な役割は、人や車両の安全な通行を確保しながら、効率的な排水を実現することです。
通常の側溝用コンクリート蓋と比較すると、グレーチングは格子状の構造により高い通水性を確保できます。これは特に集中豪雨時において重要な特徴となります。また、表面の凹凸により適度な滑り止め効果も得られ、歩行者の安全性にも配慮された設計となっています。
用途別の使用状況を見ると、以下のような分布となっています。
- 道路・歩道用：90%
- 施設外構用：10%
主な設置場所
- 道路の脇 - 歩道と車道の境界
- 駐車場
- ビル・建築物の周囲
- 公園
- 商店街
重要ポイント
効率的な排水と安全な通行の両立が基本機能となります。特に都市部における豪雨対策として、適切な排水能力の確保が不可欠です。同時に、高齢者や車椅子利用者など、多様な利用者の安全性にも配慮が必要です。
2. グレーチングの進化と歴史
グレーチングの歴史は、日本の戦後復興期にまで遡ります。1951年、広島県呉市で日本初のグレーチング製造が始まりました。興味深いことに、その技術的起源は米軍艦船に使用されていた床材にあります。当初は工場や船舶の床材として使用されていましたが、1963年に道路側溝用として転用されて以降、日本のインフラ整備とともに急速に普及していきました。
この技術転換は、日本の高度経済成長期における都市インフラの発展と密接に関連しています。道路網の整備が進む中で、効率的な排水システムの需要が高まり、グレーチングはその要求に応える製品として進化を続けてきました。現在では、集中豪雨対策や高齢化社会への対応など、時代のニーズに合わせて進化を続けています。
特に近年は、環境負荷の低減や施工効率の向上、さらにはユニバーサルデザインの観点から、新しい技術開発が進められています。例えば、より軽量で耐久性の高い材料の採用や、設置・メンテナンスの効率化を図る新しい固定方式の開発などが行われています。
3. 材質と種類による特徴
材質の選択は、グレーチングの性能を左右する重要な要素です。設置場所の環境や予想される負荷に応じて、適切な材質を選択することが重要です。各材質には独自の特徴があり、それぞれの使用環境に応じた最適な選択が求められます。
材質別の特徴
| 材質 | 主な特徴 | 推奨用途 | 耐用年数の目安 |
|---|---|---|---|
| スチール製 | 高強度・経済的 | 一般道路 | 15-20年 |
| ステンレス製 | 耐食性・高級感 | 商業施設 | 30-40年 |
| FRP製 | 軽量・耐候性 | 歩行者専用 | 20-25年 |
| ラバー製 | 衝撃吸収・安全性 | 公園・競技場 | 10-15年 |
材質選定の際は、設置環境における以下の要因を考慮する必要があります。
- 交通量と車両の種類
- 気候条件（特に凍結防止剤の使用有無）
- メンテナンス頻度 - 周辺景観との調和
- コスト要件
形状による種類
グレーチングの形状は、その設置場所や用途に応じて最適化されています。
- みぞぶた：最も一般的な格子状タイプで、直線的な側溝に適しています
- かさあげ：高さ調整が可能なタイプで、既存の側溝の改修に効果的です
- つば付き：側溝への固定性を高めたタイプで、勾配のある場所に適しています
- ますぶた：集水桝用の正方形タイプで、交差点など水の集中する場所に使用されます
4. 構造と設置要領
グレーチングの設置は、その後の性能を大きく左右する重要な工程です。基本的な設置間隔は5メートルごとが推奨されていますが、現場の状況に応じて適切な調整が必要です。特に、商業施設の出入り口や交差点付近など、水の集中が予想される場所では、より短い間隔での設置が推奨されます。
設置時の基本手順
1. 側溝幅の確認（内幅を正確に測定）
2. 適切なサイズの選定（余裕代を考慮）
3. クリアランスの確保（3-5mm）
4. 水勾配の確認（適切な排水方向の確保）
5. 固定方法の選択（場所に応じた適切な固定具の使用）
6. 水平度の調整（段差による事故防止）
7. 周辺との擦り付け処理（スムーズな通行の確保）
設置時には、以下の点に特に注意が必要です。
- 勾配方向の確認
- 固定部材の適切な選択
- 周辺舗装との高さ調整
- 転落防止対策の実施
- 防音・防振対策の検討
重要ポイント
設置後の安全性と排水効率を最大限に高めるためには、正確な寸法確認と適切な設置間隔の調整が不可欠です。また、将来のメンテナンス性も考慮した設置計画が重要となります。
5. 効率的な排水のポイント
排水効率の確保は、グレーチングの最も重要な機能の一つです。特に近年の気候変動に伴う集中豪雨の増加により、その重要性は一層高まっています。効率的な排水を実現するためには、設置場所の特性を十分に理解し、適切な製品選択と設置方法を採用する必要があります。
排水効率を高めるためには、以下の要因に注意が必要です。
- 縦断勾配による影響（水の流れの方向と速度）
- 開口率の確保（目詰まり防止）
- 清掃計画の策定
- 越流対策の実施
特に集中豪雨時の越流防止は、近年の気候変動に対応する上で重要な課題となっています。従来の設計基準では対応できない豪雨に対しても、適切な対策を講じる必要があります。
また、季節による変化も考慮する必要があります。
- 春：落花による目詰まり防止
- 夏：集中豪雨への対応
- 秋：落ち葉対策
- 冬：凍結防止と融雪水の処理
重要ポイント
定期的な点検と清掃により、排水効率を維持することが長期的な性能維持につながります。特に豪雨シーズン前の入念な点検と清掃は、災害防止の観点から重要です。
6. 安全性を高める最新技術
グレーチングの技術革新は、主に安全性の向上と環境への配慮の両面から進められています。特に高齢者や障害者への配慮、環境負荷の低減、そしてメンテナンス性の向上に焦点を当てた開発が活発に行われています。
最新の安全対策技術
- フットセーフ技術の採用（車椅子やハイヒールの安全確保）
- すべり止め機能の強化（特殊表面処理の採用）
- バリアフリー対応（段差の最小化）
- 騒音低減構造（走行音の低減）
- 環境配慮型素材の使用
- IoTセンサーによる状態監視
- 簡易清掃システムの導入
- 耐候性能の向上
これらの新技術は、従来の課題を解決するだけでなく、将来的な都市インフラの在り方を見据えた開発が進められています。特に、デジタル技術との融合により、メンテナンス性の向上や予防保全の実現が期待されています。
7. まとめ
グレーチングは、道路インフラの安全性と機能性を支える重要な要素です。植平コンクリート工業株式会社では、地域の特性や使用環境に応じた最適なグレーチング選定のサポートを行っています。長年の実績と技術力を活かし、お客様のニーズに合わせた製品提供と技術サポートを提供しています。
気候変動による豪雨の増加や高齢化社会の進展など、社会環境の変化に伴い、グレーチングに求められる機能も進化し続けています。これからも、安全で快適な道路環境の実現に向けて、技術革新と品質向上に取り組んでまいります。
